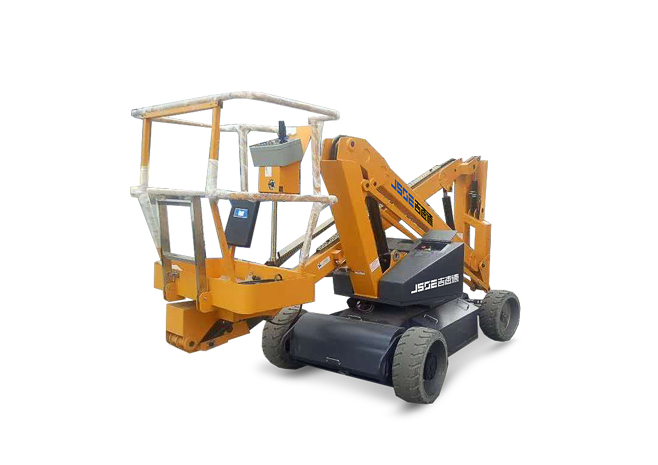

11.5米经济型电动曲臂高空作业平台

详细参数

左右滑动查看参数

11.5米经济型电动曲臂升降平台/货号	单位	JSDE0119
平台额定载重	kg	230
最大工作高度	mm	13500
最大平台高度	mm	11500
最大工作半径	mm	6150
台面尺寸（长*宽）	mm	1300*700
收藏长度	mm	4040
整机宽度	mm	1500
整机高度	mm	2000
轴距	mm	2000
离地间隙	mm	120
电压	v	48
电源	V/ah	48/440
充电器	a	30
液压系统最大压力	mpa	14.5
内轮转弯半径	mm	400
外轮转弯半径	mm	2650
爬坡力（两驱）	%	36
高度行驶速度	Km/h	4
低速行驶速度	Km/h	0.8
平台升降速度	s	85-100
平台下级速度	s	70-85
前后工作最大允许角度	°	4
两侧工作最大允许角度	°	2
抗风等级	M/s	12.5
无痕实心橡胶轮胎规格	mm	560*230
整机重量	kg	3760

产品描述

技术性能
1总体
l 能适应特定作业环境，即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。
l 机器具有自动行走的功能，能够在不同工作状态下，快速、慢速行走，只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作，较传统的液压平台大大提高了工作效率，减少操作人员数量及劳动强度。
2臂架
l 臂架头部、油缸活塞杆等处有防尘防沙装置。
l 拖链为耐海洋性气候的高强度工程塑料，适应恶劣的工作环境。
3转台
l 底架与转台上设有吊环位置，方便吊装。
l 工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。
4安全设定
l 设有上下控制台（地面控制台与平台控制台）且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。
l 臂架伸缩、变幅、回转运行平稳，并具有缓冲装置。
l 电动自行式曲臂高空作业平台采用反向电流制动和机械式驻车制动，操作简单，安全可靠，行车制动自动补偿，制动器为盘式制动。
l 平台上设有脚踏开关，只有踏下脚踏开关方能进行操作。
l 当机器停放在不平度超过3°的地面时，臂架动作将受到限制。
l 各油缸设有平衡阀或液压锁保证油缸不会自动动作，并且油缸与平衡阀、液压锁的连接是刚性的。
5电气系统
l 采用PLC和CAN总线控制方式，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。
l 臂架伸缩、变幅、回转以及平台行走均采用电控液压比例控制，能实现无级调速。
l 设备行走及回转时，会发出声光报警。
l 上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速熄灭断电，避免平台继续运动。
l 下控制台带有计时器，上控制台带有电量表。
l 上下控制台均有防护罩保护。
l 所有的动作均在工作台上用操作手柄控制，电机为无级变速，有效的延长了蓄电池和电机的使用寿命，电机仅消耗工作时的能量。采用多电机结构，行走、举升分别由不同的电机完成。臂架处于任何位置，作业平台均可安全行走，行走速度随举升高度的升高而降低。
l 机器配置的是智能充电系统，采用全自动充电器，能自动完成充电全过程，电池充满后会自动停止充电。
6液压系统
l 主要液压元件与控制元件为进口品牌产品，可靠度高。
l 液压泵具有自动压力补偿和负荷感应功能，保证油泵和发动机不致因过载而受损。
l 设有手动应急下降装置，当发动机或主油泵发生故障时，能使工作斗安全降至地面。
l 臂架伸缩、变幅、回转和平台行走能多工作同时进行。
l 在液压回路上安装安全阀，防止液压部件中压力异常升高。
l 工作斗调平采用静压调平系统，相对与传统的电液调平，静压调平系统运行更平稳，可靠性更高，更重要的是能避免电气故障引起的误动作。
